Präziser 3D-Drucker mit 6 Achsen – der Maxbot V2.0
Ein neuartiger, hochpräziser 6-Achsen-Drucker mit schwenkbarem Druckbett und optischer, stereoskopischer Kalibration erweitert die Möglichkeiten des FDM-Druckverfahrens.
-

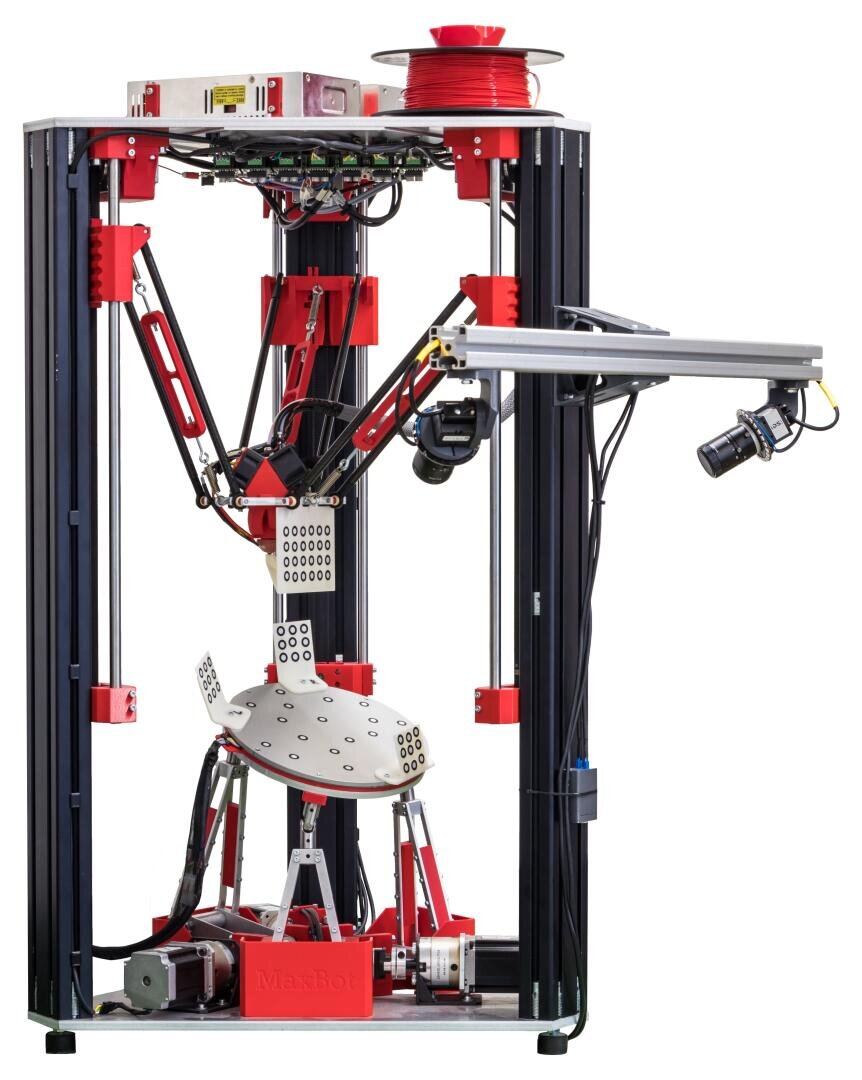

Präziser 3D-Drucker mit 6 Achsen – der Maxbot V2.0 -

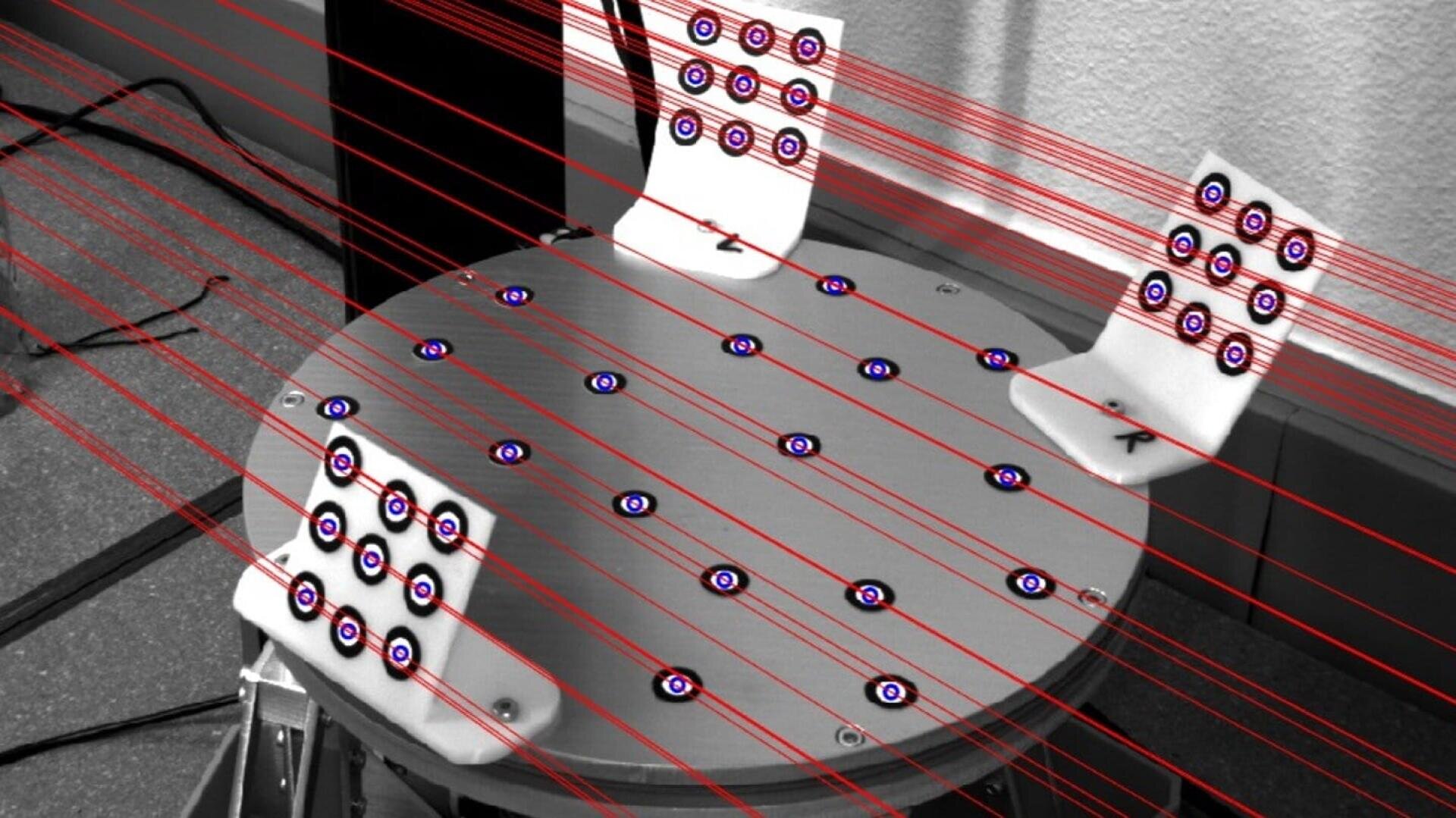

Targeterkennung mit rot dargestellten Epipolarlinien -

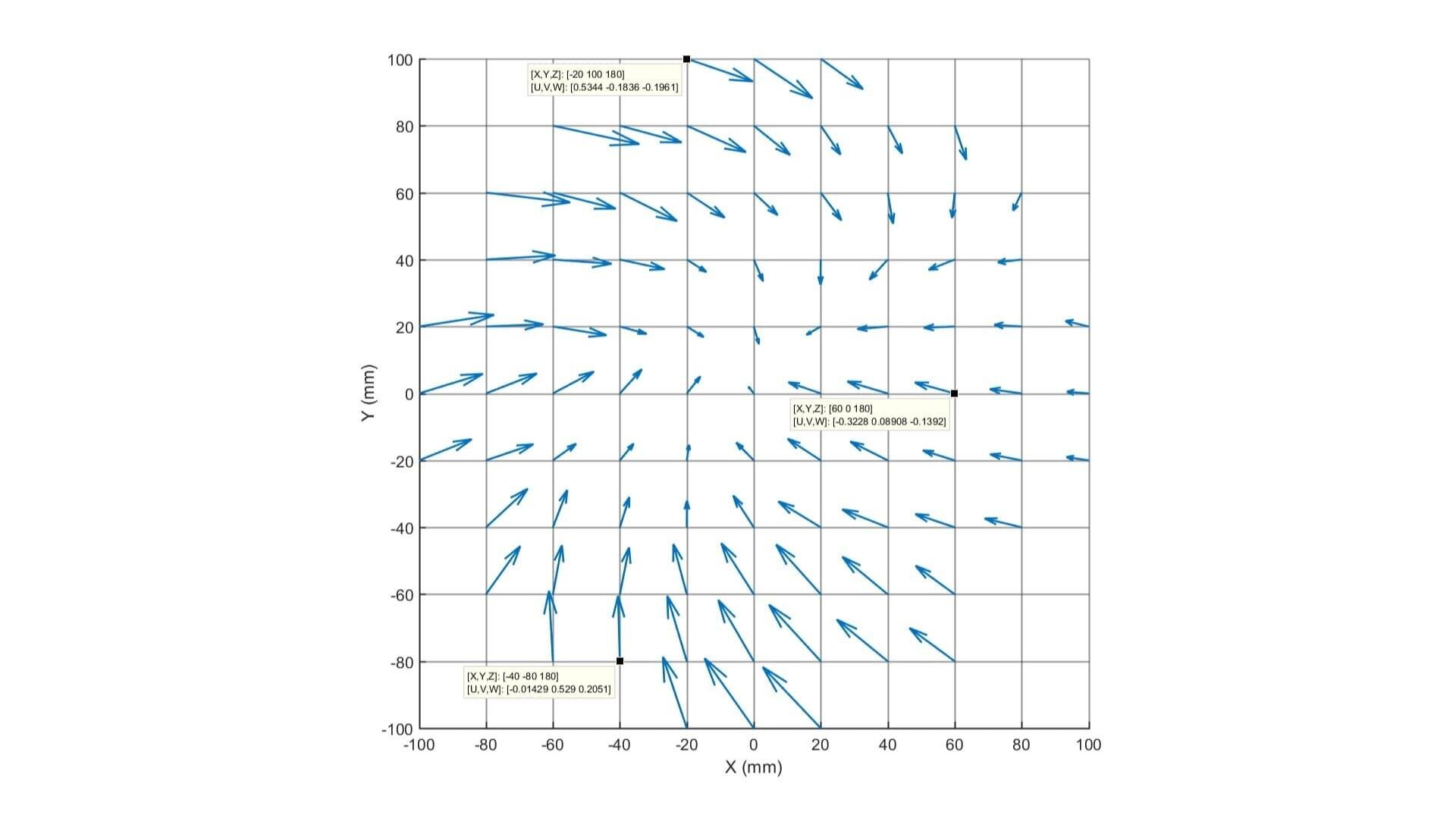

Differenz zwischen der Istposition und der Sollposition des Druckkopfs an bestimmten XY-Messpunkten
Konventionelle 3D-Drucker: Längere Druckzeit und zusätzlicher Materialaufwand
Konventionelle 3D-Drucker haben bekanntermassen den Nachteil, dass Bauteile mit zu starken Überhängen nur mit zusätzlichem Stützmaterial gedruckt werden können. Dies bedeutet eine längere Druckzeit und zusätzlichen Materialaufwand.
MaxBot V2.0: Ohne Druck von Stützmaterial
Mit dem MaxBot V2.0 kann der Druck von Stützmaterial vermieden werden, weil seine Druckplattform um zwei Achsen schwenkbar und zusätzlich in der Höhe verstellbar ist. Der Drucker wurde mit verhältnismässig kostengünstigen Hardwarekomponenten realisiert. Die Genauigkeit des Druckers wurde mit Hilfe einer optischen Kalibration erheblich verbessert, wobei in einem nächsten Schritt die 3D-Fehlerkorrektur in die Firmware implementiert wird. Die Positionierung des Druckkopfs, sowie des Druckbetts kann somit auf wenige Zehntel Millimeter genau erfolgen.
Umsetzung neuer Druckstrategien
Die Erstellung von Druckdaten mit den entsprechenden Steuer- und Fahrbefehlen ist für diesen Drucker eine komplizierte Aufgabe, alleine schon, um eine Kollision des Druckkopfes bei simultaner Bewegung aller Drucksachsen mit dem bereits gedruckten Bauteil zu vermeiden. Aus diesem Grunde konzentrieren sich die laufenden Arbeiten auf die Umsetzung neuer Druckstrategien, um beispielsweise Teilbereiche eines Bauteils mit einer statisch geschwenkten Achse zu drucken.
